新闻中心

在化工行业中衬胶罐使用范围广并且为耐酸碱环境，磨损、腐蚀问题最严重。对于衬胶罐耐磨防腐问题，栾川新科根据不同生产环境、不同磨损问题均有相对应的解决方案和修复产品，修复步骤近乎相同，具体参照

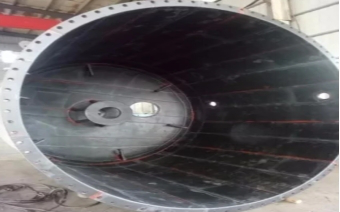

耐磨防腐涂层多用于离子交换柱。某企业离子交换柱衬胶层开裂，介质为;耐酸碱、温度50-60℃、压力0.4Mpa，面积1800*500mm。

一、表面处理工艺

1. 割去鼓包开裂的衬胶。

2. (1)去皮：首先工作人员需要去掉防腐衬胶罐体便面起皮等部位，切割成方形等形状，不可切割不规则形状。　　

 (2)除锈：维修人员用砂轮磨掉金属不好的地方，用砂布、小刀等弄平，使其展现出原有金属的光泽度，并需要保留有一定粗糙。将露出的金属面打磨至出现金属光泽。          3. 用清洗剂清洗打磨面，然后晾干。

二、耐磨防腐涂层选材

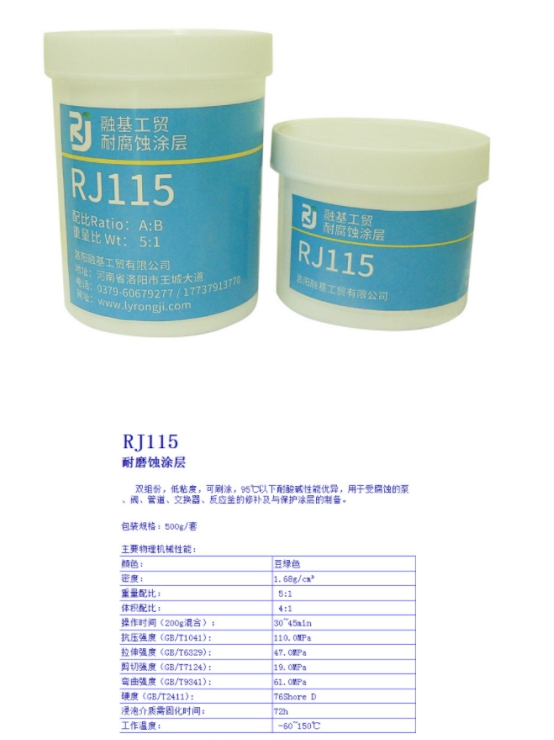

 1、RJ-115耐磨蚀涂层

三、耐磨防腐涂层施胶工艺

1、施胶：将磨损的地方用清洗剂等擦拭干净后，按RJ-115耐磨防腐涂层A、B双组份混合比例搅拌均匀，用专用施胶工具，依次涂覆于衬胶罐磨损部位，并把施胶面修理平整、光滑，和原胶板边缘持平。　

2、固化：在常温30℃（室温25℃）条件下，放置16-36小时完全固化。（如条件允许，可采用加热设备加热，减少固化时间。）

四、耐磨防腐涂层研磨、验收

1、检查衬胶过滤罐体每个地方是否修补完成。　

 2、检查各维修接缝的部位是否牢靠。　

3、用电火花检查有没有漏电现象，如果发现立即进行再次处理。

五、耐磨防腐涂层修复标准

 1、衬胶防腐碳钢罐粘结良好、平整、无凸凹现象。　

2、搭接粘合部位，无翻边、起毛现象。　

3、粘贴橡胶片致密，结实，用小锤敲打为实音。　

4、修补后的缺陷应与原设备无明显界线。

点击购买
